BP 리프터

볼트 체결식 PHC말뚝 인양구

기술개발 배경

  • 기존의 인양구는 협소한 면적의 대심도 굴착 현장에서 공삭공 방식으로 말뚝 시공 시 굴착공 내 말뚝의 자유낙하에 따른 말뚝선단부의 파손과 케이싱 내 해머의 편타격으로 인한 말뚝 두부의 파손이 빈번히 발생

제품의 구성

  • - 상·하판 결합 시 압착볼트에 부착된 고무판 압축으로 항타진동에 의한 상·하판 체결 볼트의 풀림 방지
  • - 앵커식 테이퍼형 수평핀 사용으로 이음구 상·하판의 결합력 극대화
  • - 이음구 중량감소 및 전동렌치를 사용한 볼트 체결로 시공성 향상

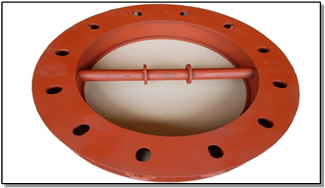

[BP 인양구 상부 전경]

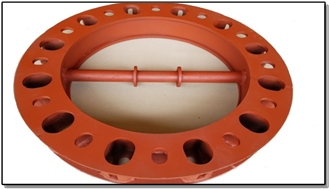

[BP 인양구 하부 전경]

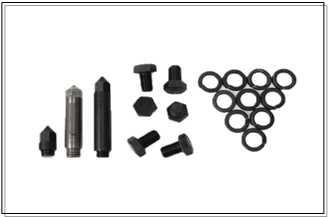

[가이드핀 및 볼트]

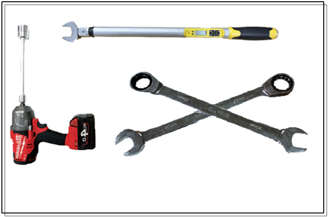

[임팩렌치와 기어렌치]

구조적 특징

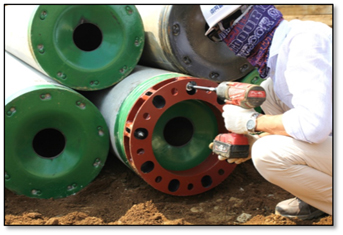

  • - 상판에 공구삽입홀 설치에 따른 임팩렌치 사용한 인양구 체결로 야적된 말뚝에 인양구 부착 가능 ☞ 인양구 체결 시공성 향상
  • - 현장 및 말뚝 제조사에서 인양구 부착 가능

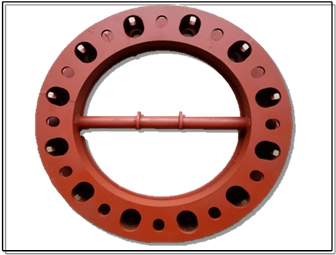

  • - 폐합형 보강리브 채용으로 인양구의 압축 및 인장 하중에 대한 저항성능 우수
  • - 인양봉 중간에 위치고정구 설치로 말뚝 인양 시 말뚝 의 균형유지 가능

적용 효과

  • - 공삭공 방식의 말뚝 시공 시 굴착공 저면에 안전한 말뚝 안착으로 말뚝 선단부 파손 방지 가능
  • - 말뚝 두부에 타격에너지의 간접 전달로 편타격에 따른 말뚝 두부 파손 방지 가능

공삭공 구역의 말뚝 시공방법 비교

구분 말뚝 두부 노출 방식 말뚝 자유낙하 방식 말뚝 인양구 사용방식
개요도
개요 ㆍ긴말뚝 사용으로 말뚝 두부를 지상으로 노출시키고 말뚝선단부는 굴착공 저면에 안착시키는 시공방법 ㆍ짧은 길이의 말뚝을 굴착공에 자유낙하시켜 말뚝선단부를 지지층에 안착시키는 시공방법 ㆍ인양구가 체결된 짧은 길이의 말뚝을 굴착공 저면에 안전하게 안착시키는 시공방법
ㆍ특허 제10-2018-0051303호
특징 ㆍ말뚝 선단부 파손발생 가능성 없음
ㆍ말뚝길이 증가로 공사비 증가
ㆍ지반굴착 시 긴 길이의 말뚝절단에 따른 공사비 및 공사기간 증가
ㆍ말뚝 길이 감소로 공사비 및 공사기간 단축
ㆍ굴착공 내 말뚝의 자유낙하에 따른 말뚝 선단부 파손 가능성 높음
ㆍ말뚝 선단부 및 편타에 따른 두부 파손 가능성 없음
ㆍ말뚝 길이 감소로 공사비 및 공사기간 단축
ㆍ말뚝 인양구 비용 추가 발생
경타
방식
해머를 사용한 직접 경타 보조항 및 알해머를 사용한 직접 경타 보조항 및 알해머를 사용한 간접 경타
