PCFT 복합말뚝

Hybrid Composite Pile using Prestressed Concrete Filled Tube

기술개발 배경

  • - 수평하중을 받는 구조물 기초에 강관말뚝보다 경제성이 개선된 강관복합말뚝, ICP말뚝 사용
  • - 강관복합말뚝은 상부말뚝으로 여전히 강관을 사용해 재료비가 고가 상·하부말뚝 이음부에 고가의 연결장치 사용 수평방식의 상·하부말뚝 이음 위해 넓은 작업공간 필요

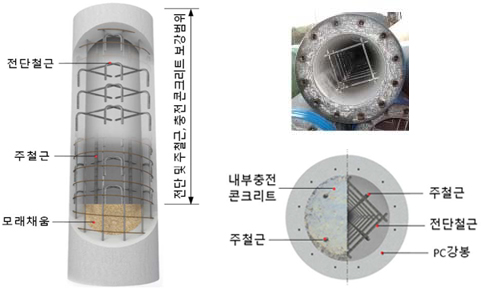

  • - ICP말뚝은 PHC말뚝 중공부에 철근콘크리트 충전으로 시공성 저하 강관말뚝 대비 휨내력 저하로 시공수량 증가

[강관복합말뚝]

[ICP말뚝]

공법의 구조

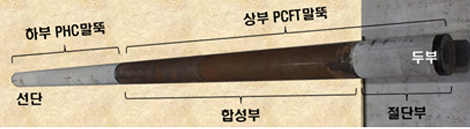

  • - PCFT 복합말뚝의 구조 : PCFT말뚝(상부) + PHC말뚝(하부)
    • * 수평하중이 전달되는 복합말뚝 상부에 휨강도가 큰 PCFT말뚝 배치
    • * 수평하중이 거의 전달되지 않는 복합말뚝 하부에 저가의 PHC말뚝 배치
    • * 상·하부말뚝은 용접 또는 볼트식 이음으로 연결

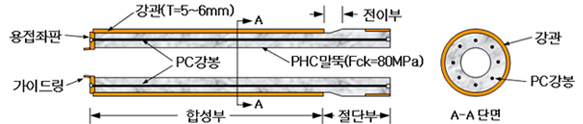

  • - PCFT말뚝의 구조
    • * 합성부 : 강관 내부에 PHC말뚝 합성 ☞ 수평하중 지지 영역
    • * 절단부 : PHC말뚝만으로 구성 ☞ 경타 시공 후 절단 제거 영역

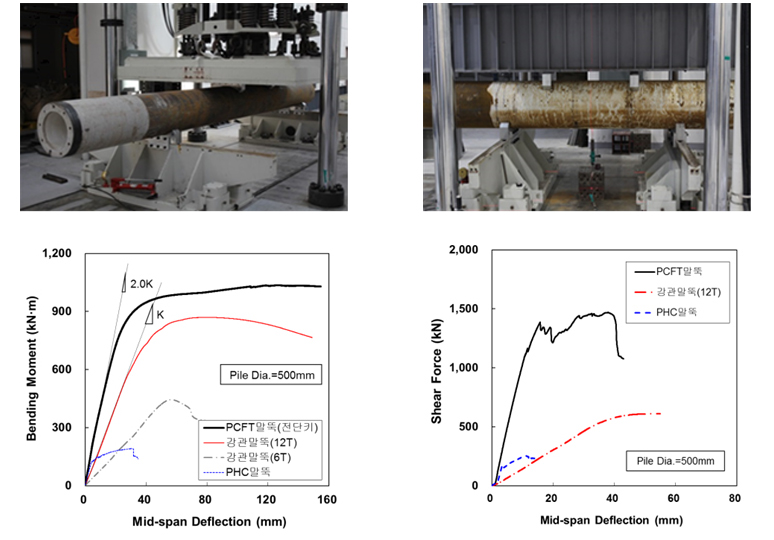

PCFT말뚝의 구조성능 (직경 500mm 말뚝의 경우)

  • - 휨강도 : 두께 12T 강관말뚝의 120%, ICP말뚝의 288%
  • - 전단강도 : 두께 12T 강관말뚝의 317%

공법의 특징 및 효과

  • - 강관말뚝 대비 강재량 50% 감소(두께 12T→6T)에 따른 말뚝 재료비 절감
  • - 강관말뚝 대비 PCFT말뚝의 압축, 휨 및 전단강도 향상에 따른 말뚝 수평지지력 증대
  • - 상부 PCFT말뚝과 하부 PHC말뚝의 벽두께 동일해 말뚝 이음부의 구조안정성 증대
  • - 수직방식의 상·하부 말뚝 이음으로 현장 작업면적 축소

현장시험을 통한 성능검증

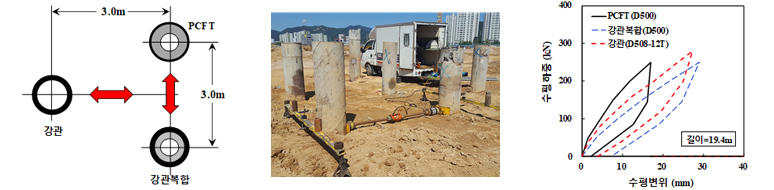

  • - D500 PCFT 복합말뚝의 수평지지력은 D500 강관복합말뚝의 1.36배 D508-12T 강관말뚝의 1.30배

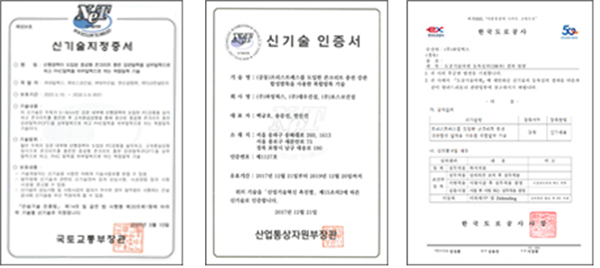

기술인증

  • - 산업통상자원부 신기술 제1127호
  • - 한국도로공사 기술마켓 등록기술
  • - 서울시 기반본부, 대구시 적용 신기술
