IB-조인트

기술개발 배경

• - 용접이음은 겨울철이나 강풍부는 환경에서 시공성 나쁨 품질검사 위해 고가의 비파괴검사 필요
• - 기존 볼트식이음은 볼트체결 공간이 협소해 전동렌치 사용 불가 고중량(25kg/개 이상)으로 작업성 저하 항타 진동에 의해 체결 볼트의 풀림 발생

제품의 구조

• - 테이퍼형의 돌기부와 수용부를 갖는 상·하판 결합식 구조
• - 앵커식 테이퍼형 수평핀을 사용한 상·하판 결합

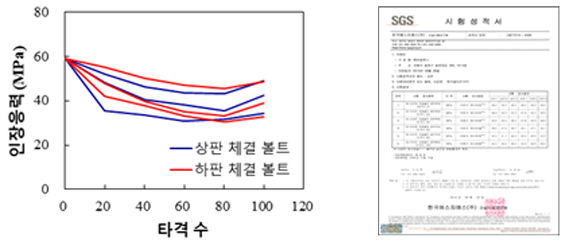

• - 압착볼트를 이용한 볼트 풀림방지시스템 적용

제품의 특징

• - 상·하판 결합 시 압착볼트에 부착된 고무판 압축으로 항타진동에 의한 상·하판 체결 볼트의 풀림 방지
• - 앵커식 테이퍼형 수평핀 사용으로 이음구 상·하판의 결합력 극대화
• - 이음구 중량감소 및 전동렌치를 사용한 볼트 체결로 시공성 향상

[상부말뚝 거치전-고무판 미압축]

[상부말뚝 거치 후-고무판 압축]

[압착볼트]

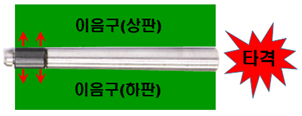

[앵커식 테이퍼형 수평핀]

[앵커식 테이퍼형 수평핀 결합상태]

이음구의 구조성능

• - 재질 : GCD 500 (항복강도 320Mpa 이상)
• - PHC말뚝(A종)의 강도를 초과하는 구조성능 발휘

  구분		균열 휨강도	파괴 휨강도㈜	전단강도㈜	인장강도	압축강도
  시험결과		422kN·m	568kN·m	497kN·m	1,477kN	4,998kN 이상
  KS F 4306		309kN·m	523kN·m	311kN·m	999kN	2,360kN

  (주) PHC말뚝의 파괴로 인해 시험중단

• - 3차원 수치해석을 통한 구조안전성 검증




  [휨하중 작용 시]



  [전단하중 작용 시]



  [인장하중 작용 시]

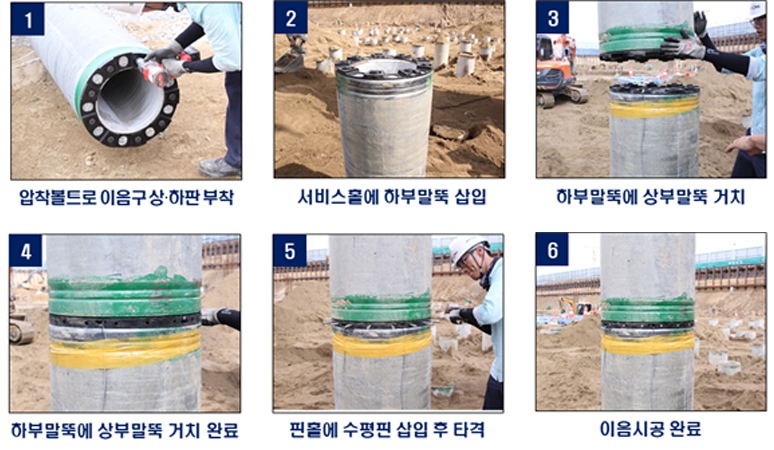

시공순서
